自动重合闸漏电保护开关电路
时间: 2018-11-05 02:13:21
浏览次数：2114
电路有三个特点，一是有别于一般的一次眺闸开关，它在眺闸后经过一段时间可以 自动重合闸 试送电，可避免因偶然漏电跳闸让人疲于奔命，甚至摸黑操作而发生事故：二是使用接触
电路有三个特点，一是有别于一般的一次眺闸开关，它在眺闸后经过一段时间可以自动重合闸试送电，可避免因偶然漏电跳闸让人疲于奔命，甚至摸黑操作而发生事故：二是使用接触器的常闭触点供电，正常时接触器为释放状态，所以平时不耗电;三是电子电路平时也是断电状态，既消除了静态消耗，又不会因长期通电而易受雷电等非常态电源的影响。

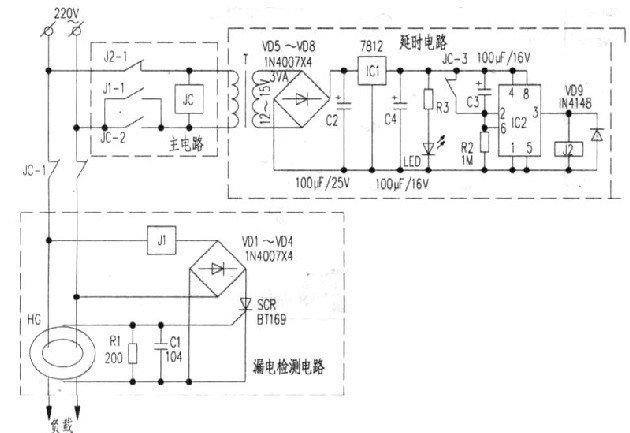

电路主要由主控制电、漏电检测电路，以及延时电路等几部分组成。其工作原理如下：
正常状况下，交流接触器JC的常闭触点JC-1闭合供电，常开触点JC-2断开.漏电检测电路的继电器Jl的常开触点JH也断开，所以JC线圈及后面的延时电路都不通电。
当负载端漏电时.互感器HG中有感应电流(压)，可控硅SCR导通，Jl得电，JH吸合，JC得电.JC-I断开负载供电.JC-2闭合自保，漏电检测电路失电，儿又复释放。与此同时，延时动作电路通电。市电由变压器T降压、VD5~VD8整流、C2滤波、IC1稳压，得到12V直流电源。一开始，时基电路IC2(2)、(6)脚因C3两端电压不能突变而星高电平，(3)脚为低电平，继电器J2为释放状态。
C3通过电阻R2充电一段时间后.IC2(2)、(6)脚电位下降到2/3电源电压，(3)脚输出高电平.J2得电，其常闭触点J2-1断开.JC失电释放.JC-2断开，其后的延时电路亦回到断电状态。
JC-I闭合试送电。如果负载端是偶然漏电，则此时恢复正常供电;如果漏电点仍存在，则再次跳闸，等待检查。
其中.R2、C3为抗干扰所设，以免杂波使电路误动作。JC-3可在JC试送电的瞬间将电容C3上的电荷放掉，保证电路能够迅速恢复到初始延时状态。发光二极管LED点亮时，指示电路正处于延时合闸状态。
元件选用：漏电检测电路可用现成的漏电保护开关的检测部分改制，只要将原吸铁线圈代之以一只小型220V继电器便可。J2用小型12V直流继电器。Jc可根据负载大小选用220V交流接触器。IC2用NE555等时基电路。
组装完成后，根据需要调整电阻Rl的阻值，使延时时间为一分钟到数分钟之间便可。
本电路是单向应用.由电路原理不难发现，只要稍加变动便可将其用于三相交流保护电路。
