单侧电源线路的三相一次自动重合闸
时间: 2020-03-16 01:25:40
浏览次数：1276
单侧电源线路的三相一次 自动重合闸 只存在一个电源，不需要考虑电源间同步的检查问题。下图所示为单侧电源线路三相一次重合闸的工作原理框图： 每个模块的作用分别为： 重合闸

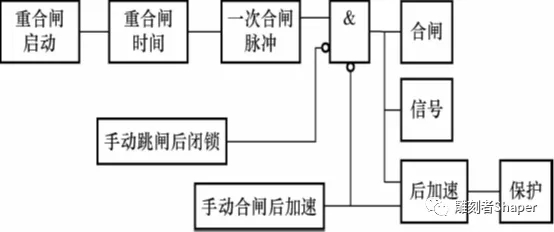

只存在一个电源，不需要考虑电源间同步的检查问题。下图所示为单侧电源线路三相一次重合闸的工作原理框图：
每个模块的作用分别为：
重合闸启动：当断路器由其他非手动原因而跳闸后，重合闸均应启动；一般使用断路器的辅助常开触点或者用合闸位置继电器的触点构成。
重合闸时间：启动元件发出指令后，时间元件开始记时，达到预定的延时后，发出一个短暂的合闸脉冲命令。
一次合闸脉冲：当延时时间到达后，它马上发出一个可以合闸脉冲指令，并且开始记时，准备重合闸的整组复归，复归时间一般为15~25s(该时间段内下次重合闸不能再启动)。
手动跳闸闭锁：当手动跳开断路器时，也会启动重合闸回路，为消除这种情况造成的不必要合闸，设置闭锁环节，使之不能形成合闸命令。
重合闸后加速保护跳闸回路：对于永久性故障，在保证选择性的前提下，尽可能地加快故障的再次切除，需要保护与重合闸配合。当手动合闸到带故障的线路上时，保护跳闸，故障一般是因为检修时的保安接地线未拆除、缺陷未修复等永久性故障，不仅不需要重合，而且要加速保护的再次跳闸。
